纳米颜料需要研磨吗？干粉型与预分散型颜料的区别与判断

纳米颜料的颗粒已经达到纳米级，使用时还需要研磨吗？答案并不固定。干粉型纳米颜料在生产、干燥和储存过程中可能形成团聚体，加入应用体系后需要充分分散，必要时还需进行研磨；预分散型纳米颜料已经在特定载体中完成润湿、解聚和稳定处理，与目标体系相容时通常不需要再次研磨。

因此，判断纳米颜料是否需要研磨，不能只看产品名称或标称粒径，还应结合产品形态、实际分散状态和最终应用要求进行分析。

一、标称纳米级，为什么仍可能需要研磨？

产品资料中的纳米粒径，可能指颜料的原生粒径，也可能指颜料在特定介质中经过分散后测得的粒径，两者所代表的状态并不相同。

颜料生产出来以后，细小的原生颗粒可能相互结合形成聚集体，并在过滤、干燥、包装和储存过程中进一步形成尺寸较大的团聚体。纳米颗粒的比表面积较大，颗粒间作用力较强，进入树脂、溶剂或水性介质后，不一定能够依靠普通搅拌自动分开。

因此，有些颜料虽然原生粒径处于纳米级，加入配方后仍可能以较大的团聚颗粒存在。此时进行研磨，主要目的通常不是继续破坏颜料的原生晶体，而是打开团聚体，使颜料在介质中达到所需的分散状态。

二、干粉型纳米颜料的使用特点

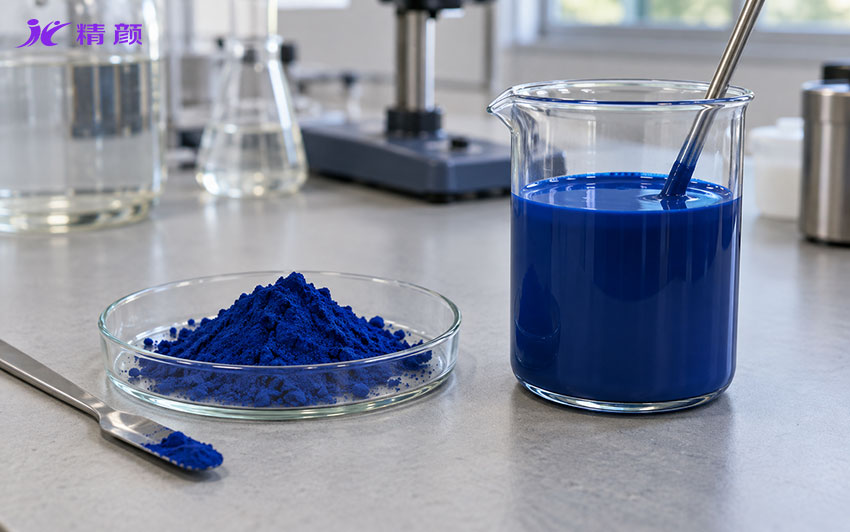

干粉型纳米颜料以粉末形式供应，颜料含量较高，便于运输和储存，也可以根据不同树脂、溶剂或水性体系选择相应的分散方案。但其颗粒在干燥状态下容易相互聚集，使用时需要重新完成润湿和解聚。

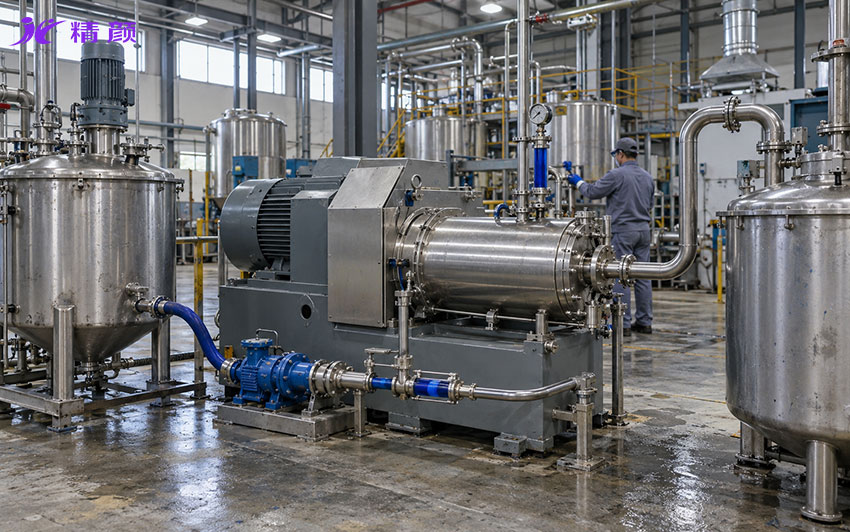

对于团聚程度较低、应用要求相对普通的产品，高速分散可能已经能够满足要求；如果分散后仍存在粗颗粒、色点或过滤困难，则可能需要使用砂磨机、珠磨机等设备进一步处理。

透明涂层、汽车效果涂料、高光泽油墨和数码喷墨等应用对粒径分布、透明性和过滤性能要求较高，干粉型纳米颜料是否需要研磨，更应通过实际试验确定。

需要注意的是，研磨存在适宜范围。达到合适的分散状态后继续增加研磨强度，可能造成体系温度升高、设备磨损污染、黏度变化或颜料表面状态改变，并不一定能够进一步改善分散效果。

三、预分散型纳米颜料的使用特点

预分散型纳米颜料已经在指定载体中完成分散和稳定处理，可以是水性或溶剂型分散液、颜料色浆、树脂型浓缩物，也可以是用于塑料加工的固体预分散制备物。

这类产品减少了使用者自行润湿和研磨的过程，同时有利于控制粉尘、粒径分布和批次稳定性。在载体与目标体系相容的情况下，通常只需按照产品要求进行搅拌、混合或稀释，不必再次进行高能量研磨。

不过，“预分散”并不代表能够直接用于所有体系。预分散产品所采用的树脂、溶剂、分散剂或其他载体必须与最终配方相容。如果体系的极性、pH值、树脂类型或其他组分发生明显变化，已经稳定的颜料颗粒仍可能重新絮凝。

使用前还应确认产品的颜料含量。预分散纳米颜料中通常含有载体和分散组分，添加量应按照实际颜料含量换算，不能将产品总重量直接视为颜料用量。

四、干粉型与预分散型颜料有什么区别？

两种产品形态没有绝对的优劣。干粉型纳米颜料具有较大的配方调整空间，但对分散设备和工艺控制要求较高；预分散型纳米颜料使用较方便，但适用范围会受到载体和分散体系的限制。

五、如何判断纳米颜料是否需要研磨？

1. 确认产品形态及使用说明

首先确认产品是干粉型还是预分散型，并查看供应商提供的适用体系、推荐设备和添加方法。如果资料明确说明产品可以直接调入相应体系，通常不应在缺乏试验依据的情况下再次研磨。

如果是干粉型纳米颜料，则需要了解其表面处理方式和分散要求。普通搅拌、高速分散和研磨所能达到的处理效果不同，应根据产品状态和目标要求选择相应方式。

2. 弄清粒径数据代表什么

产品资料中的粒径可能是原生粒径、平均粒径、中位粒径，也可能是在特定介质中测得的分散粒径。不同指标和检测方法得到的数据不能直接比较。

如果资料只标注“纳米级”，没有说明检测方法、粒径分布和测试状态，就不能据此判断产品加入配方后是否仍需研磨。

3. 检查加入体系后的实际表现

颜料经过分散或混合后，如果仍存在明显粗颗粒、色点、着色力不足、透明性下降、光泽不佳或过滤困难，说明其分散状态可能尚未达到要求。

但是，这些现象并不一定全部由研磨不足造成。分散剂不匹配、树脂相容性差、添加顺序不合理或体系黏度不合适，也可能产生相似问题。若原因在于配方稳定性，单纯延长研磨时间通常不能从根本上解决问题。

4. 根据最终用途确定控制标准

不同应用对颜料分散状态的要求存在差异。普通塑料着色主要关注色点、分散均匀性和加工性能；透明涂层还需评价透明度、雾度和光泽；喷墨墨水则对粒径分布、过滤性能、喷头适应性和储存稳定性有更严格的要求。

同一种纳米颜料在一种应用中可能只需高速分散，在另一种应用中则可能需要精细研磨。因此，是否需要研磨必须结合最终产品的质量标准判断。

5. 综合多项检测结果

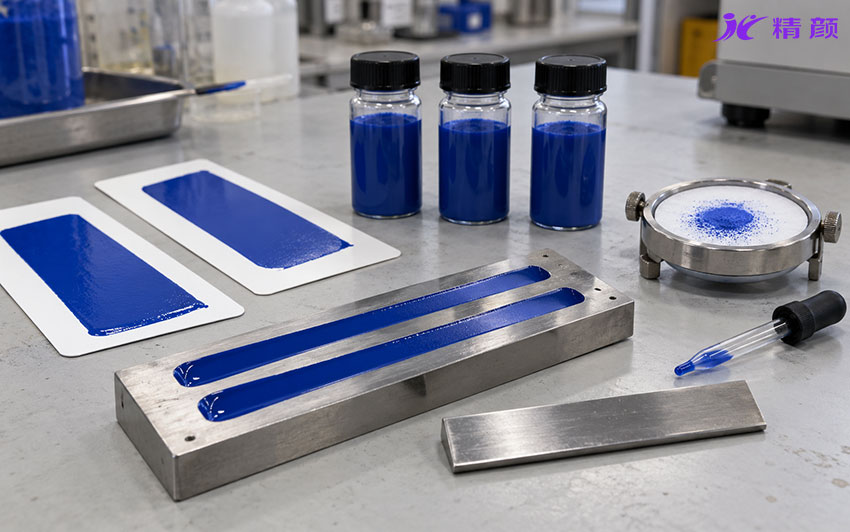

刮板细度可以帮助观察体系中的粗颗粒、团聚物或杂质，但不能直接证明颜料已经达到纳米级分散。刮板细度合格，只能说明没有检测到超过相应尺度的明显粗颗粒。

判断研磨是否达到要求，还应根据应用需要综合评价粒径分布、着色力、透明性、光泽、黏度、过滤性能和储存稳定性。对于要求较高的应用，不能只依靠单一指标确定研磨终点。

实际工作中，可以先根据产品形态和供应商说明作出初步判断，再通过小试检测粒径、细度、过滤性能和储存稳定性，最终确定是否需要研磨以及研磨到什么程度。

六、预分散型颜料出现异常还要再次研磨吗？

预分散型纳米颜料加入配方后如果出现返粗、絮凝、黏度异常或过滤困难，不应立即通过延长研磨时间进行处理。首先要确认产品是否已经混合均匀，并检查储存条件、使用期限、添加顺序以及载体与目标体系的相容性。

如果问题来自可以解聚的颗粒团聚，适当的机械处理可能有所改善；如果问题来自树脂、溶剂、pH值或分散剂之间的不相容，再次研磨可能只能暂时减小颗粒，停止研磨后仍会重新絮凝。

在没有明确处理建议时，应先进行小试，并确认再次研磨是否会破坏产品原有的分散平衡。

七、使用时还要注意哪些问题？

使用干粉型纳米颜料时，应控制投料过程中产生的粉尘，并根据产品安全资料采取适当的作业防护。颜料宜逐步加入含有适当介质和分散组分的体系中，避免一次性投料造成大量结团。

使用预分散型纳米颜料时，应先将产品混合均匀，再按照实际颜料含量计算添加量。加入目标体系后，还需观察是否出现局部絮凝、黏度突变或颜色异常。

无论选择哪种产品，都建议通过小试确认其颜色表现、体系黏度、过滤性能和储存稳定性。用于食品接触材料、玩具或其他受法规约束的产品时，还应确认颜料及其载体、分散剂等全部组成是否符合相应要求。

八、总结

纳米颜料是否需要研磨，不能仅根据标称粒径判断。干粉型纳米颜料可能因团聚而需要进一步分散或研磨；预分散型纳米颜料在载体与目标体系相容、各项性能符合要求时，通常不需要再次研磨。实际使用时，应结合产品形态、粒径数据、应用要求和分散后的检测结果作出判断，并通过配方试验确定适合的处理方式。
